在礦山破碎機(jī)震耳欲聾的轟鳴中，在火力發(fā)電廠煤粉管道的湍急沖刷下，在水泥廠球磨機(jī)永不停歇的旋轉(zhuǎn)里，機(jī)械設(shè)備的金屬表面時刻經(jīng)受著磨損的殘酷考驗(yàn)。而當(dāng)傳統(tǒng)金屬材料在“以硬碰硬”的對抗中敗下陣來時，氧化鋁耐磨陶瓷片憑借其獨(dú)特的材料特性，成為工業(yè)設(shè)備抵抗磨損的“經(jīng)濟(jì)型鎧甲”。本文將深入解析這一材料的核心技術(shù)、應(yīng)用場景與未來潛力。

一、氧化鋁陶瓷的材料基因：從礦石到鎧甲

1. 微觀結(jié)構(gòu)決定性能
     氧化鋁陶瓷（Al?O?）的耐磨性源于其剛玉晶體結(jié)構(gòu)。純度92%以上的氧化鋁陶瓷中，α-Al?O?晶體占比超過90%，這種六方密堆結(jié)構(gòu)賦予材料極高的硬度（莫氏硬度9級，僅次于金剛石）。通過電子顯微鏡觀察可見，其晶粒尺寸控制在2-5μm，晶界清晰且孔隙率低于0.5%，形成致密的“微晶裝甲”。

2. 性能參數(shù)突破極限

硬度：維氏硬度Hv1600-1800，是錳鋼的8-10倍。

密度：3.6-3.9g/cm³，僅為鋼鐵的1/2，實(shí)現(xiàn)設(shè)備輕量化。

耐溫性：長期使用溫度可達(dá)1580°C（短期耐受1800°C）。

耐腐蝕：在pH=0-14的強(qiáng)酸、強(qiáng)堿環(huán)境中保持穩(wěn)定。

二、工業(yè)應(yīng)用場景：數(shù)據(jù)說話的經(jīng)濟(jì)賬

1. 礦山破碎系統(tǒng)
              某鐵礦破碎機(jī)原用高錳鋼襯板，每3個月需停機(jī)更換（單次成本18萬元）。改用15mm厚氧化鋁陶瓷襯板后：

使用壽命延長至26個月

年維護(hù)成本從72萬元降至8.3萬元

設(shè)備停機(jī)時間減少85%

2. 火力發(fā)電輸煤管道

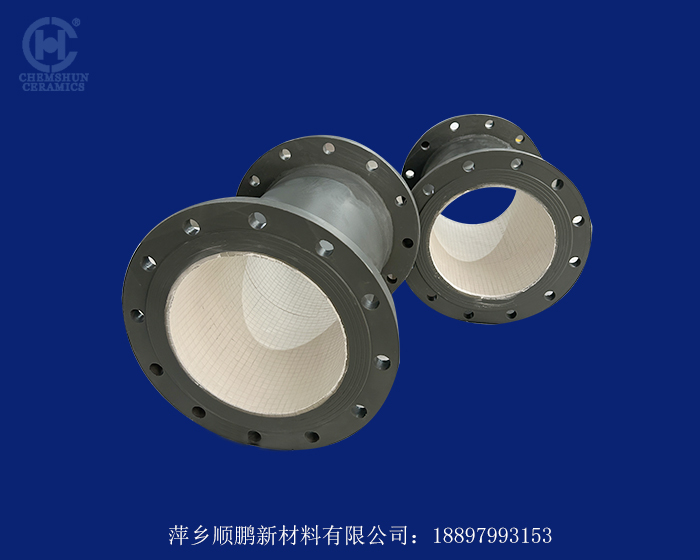

             Φ800mm輸煤管道的彎頭部位，普通鋼制彎頭壽命僅3個月。采用陶瓷內(nèi)襯復(fù)合技術(shù)后：

陶瓷層厚度5mm，管道總重減少30%

使用壽命突破10年（實(shí)測磨損量0.1mm/年）

因內(nèi)壁光滑度提升（粗糙度Ra<0.15μm），輸煤電耗降低12%

三、結(jié)語：從“替代者”到“引領(lǐng)者”

在“雙碳”戰(zhàn)略推動下，氧化鋁陶瓷片的價值已超越單純的耐磨保護(hù)。其輕量化特性可減少設(shè)備驅(qū)動能耗，長壽命特點(diǎn)降低固廢產(chǎn)生，無機(jī)材質(zhì)特性杜絕重金屬污染——這些優(yōu)勢使其成為綠色制造的標(biāo)桿材料。隨著材料復(fù)合化、制造智能化技術(shù)的突破，氧化鋁陶瓷正從傳統(tǒng)工業(yè)的“補(bǔ)丁材料”，升級為高端裝備不可或缺的核心組件。未來，在深海采礦機(jī)器人、核廢料處理機(jī)械等極端環(huán)境領(lǐng)域，這片“白色鎧甲”將繼續(xù)書寫工業(yè)材料的傳奇。
